HY16F188

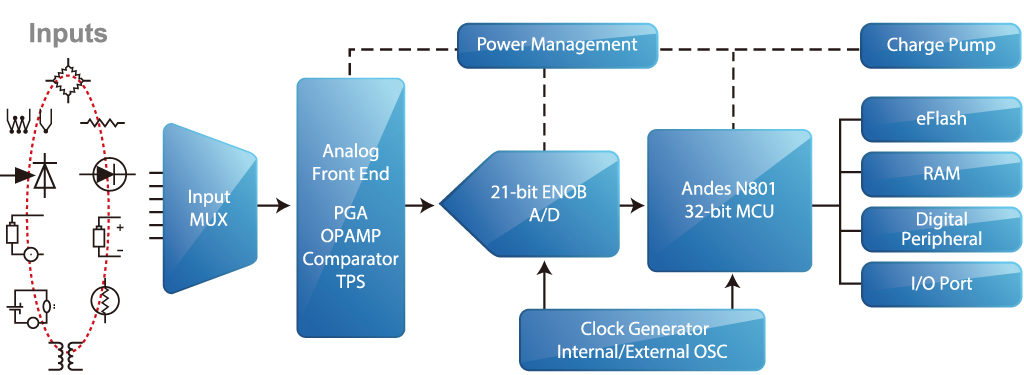

Diagram

HY16F188 Diagram

應用類別

  • 醫療電子
  • 工業控制器
  • 量測儀器
  • 精密傳感系統

產品特性

  • 數位特性:
  • 內建Andes 32位元 N801 CPU 核心
    • 每 1個CPU時脈週期可處理1條指令(1T 指令週期)
  • C編譯環境及容易使用的開發工具
  • 工作電壓:2.2V~3.6V
  • 操作溫度:-40℃~85℃
  • 低功耗操作模式:
    • 運行模式:1.1ma@CPU_CK=2MHz
    • 待機模式:120μA@LSRC=35KHz
    • 休眠模式下:TYP.2.5Μa
  • 64K Byte Flash ROM(快閃記憶體)
  • 8K Byte SRAM(靜態儲存記憶體)
  • 多功能定時器(支援2 channel 16-bit PWM)
    • 8位元與16位元 Timer計時器
    • 多組型態PWM控制模組
    • 數位式比較與捕捉功能
  • 硬體實現IIC/32bit-SPI/UART 通訊介面模組
  • 硬體RTC支援萬年曆功能 (年/月/日/時/分/秒及鬧鈴)
  • 32個可程式化數位IO功能腳位
  • 類比特性:
  • 24-bit 超低雜訊 ΣΔADC
    • 65nV RMS Noise 解析度
    • 可選10/20/41/81/163/326/651/1302/2604/5208/10417Hz之轉換速率SPS
    • 可程式化放大輸入訊號1~128倍
  • 支援以下四種CPU振盪源頻率:
    • 外部高速晶振頻率(HSXT),可達 2MHz~10MHz@VDD3V=2.2V~3.6V
    • 外部低速晶振頻率(LSXT) 32768Hz
    • 內建RC高速振盪器頻率(HSRC),可選2MHZ、4MHz、8MHz及10MHz
    • 內建RC低速振盪器頻率(LSRC) 35KHz
  • 電源管理
    • 內建電源升壓與穩壓模組
    • 內建可程式化調整電壓
    • 內建1.2V參考電壓輸出
  • 8位元解析度DAC
    • 具單調性輸出功能
  • 軌對軌放大器
    • 1MHz操作頻寬與90dB高訊雜比
    • 可程式化網路切換。支援Unit Gain Buffer/積分器
  • Sample and hold 取樣保持電路組合
  • 多功能類比比較器
    • 16段電池電壓檢測功能
    • 支援4個觸控按鍵
    • 內建2μS的硬體濾波器
