HY17M24

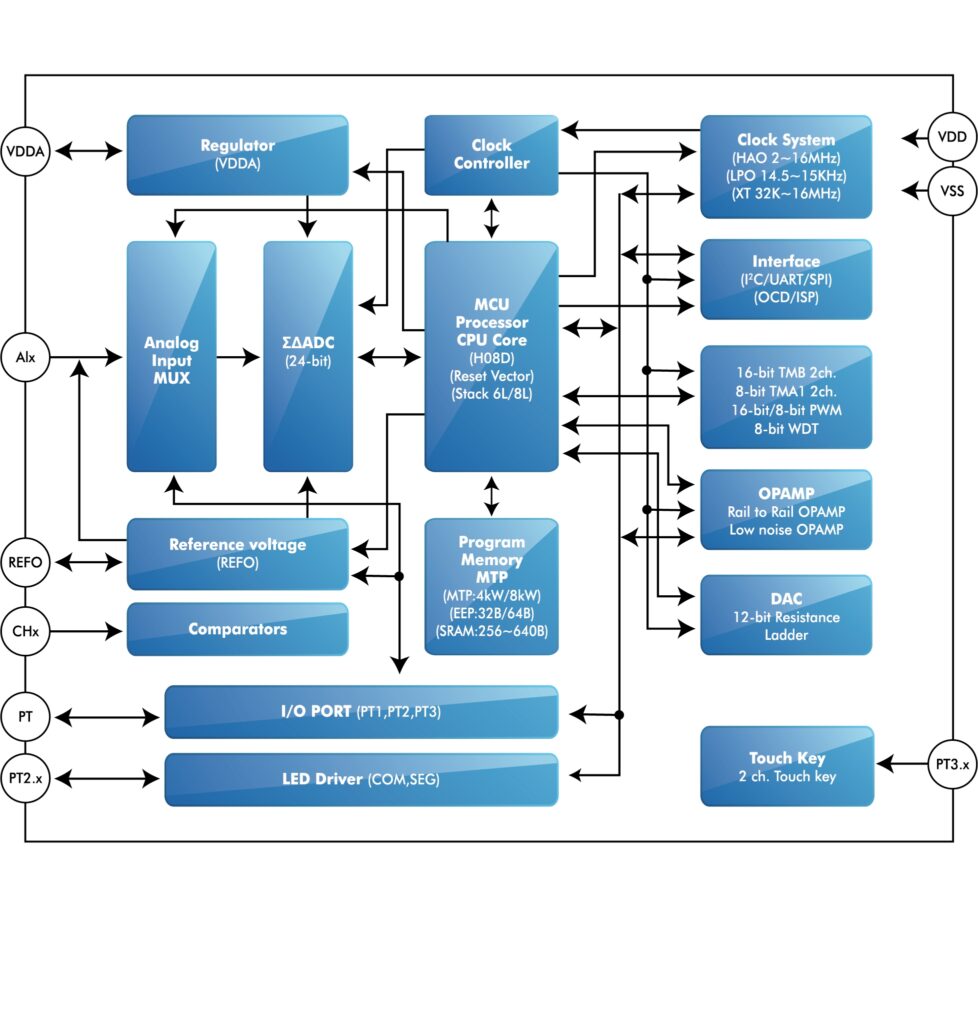

Diagram
應用類別
- 煙霧感測、氣體感測
- PM2.5、紅外感測
- 溫度感測、類比信號收集器
- 數位壓力傳感器
- 精密傳感系統
產品特性
- 數位特性:
- 8-Bit RISC-like微控制器
- 具有71條高性能指令集H08D
- 硬體乘法器及查表器
- Power On/ Brown Out 1/ Brown Out 2
- WDT/MCLR Reset
- 支援C編譯環境
- 工作電壓與操作溫度範圍
- 數位電路：1.9V ～ 5.5V
- 類比電路：2.4V ～ 5.5V
- 工作溫度：- 40°C ～ 85°C
- 低功耗特性
- 待機模式：Typ. 0.5uA~1uA@3.0V
- 休眠模式：Typ. 0.1uA~0.25uA@3.0V
- 記憶體
- 4K/8K words MTP程式記憶體(燒錄次數100次)
- 32 bytes (3,000 or 1,500 cycles) & 64 bytes (700 cycles) EEPROM資料記憶體
- 256/512/640 bytes SRAM(靜態儲存記憶體) 及 6-level Stack
- 計時器
- Watch Dog Timer
- 8-bit Timer
- 16-bit Timer: 支援 16-Bit PWM 及 8-bit+8-bit PWM
- 通訊介面
- 支援EUART、8-bit SPI及 I2C(主機/從機)通信介面模組
- 支援2線式的 OCD 及 ICP 功能
- 支援硬體的在線編程ISP(In-System Programming) 功能 (HY17M26 & HY17M28 only)
- 最多支援23個可程式化數位IO功能腳位
- 類比特性:
- 24-Bit ΣΔADC類比數位轉換器
- 最高取樣頻率達1MHz
- 超取樣頻率設置64～65536
- 二/三階梳狀濾波器，轉換頻率15.6Ksps
- 信號放大x1/4, x1/2, x1,x2,x4,x8,x16
- 全差動輸入信號與測量範圍的零點調整
- 低溫飄係數與內置絕對溫度傳感器
- 工作頻率
- 外接石英震盪器32768Hz ~ 16MHz
- 內置±2%高精度HAO震盪器(校正後)
- 內置低功耗LPO震盪器14.5KHz/15KHz
- 低功耗與低溫飄係數電源系統
- 內建可程式化調整之VDDA線性穩壓電源電壓
- 內建1.2V參考電壓REFO輸出
- 12位元解析度DAC(only for HY17M24)
- 具單調性輸出功能
- 軌對軌運算放大器(only for HY17M24)
- 積分器電路
- 可程式化網路切換
- 支援觸摸按鍵Touch Key功能, 最多2 keys (HY17M28 only)
- 支援最多56 顆LED驅動, 並帶2mA~15mA的定電流驅動調整 (HY17M28 only)
資源下載
| 檔案名稱 | 說明 | 說明書 | 範例程式 |
|---|---|---|---|
| DS-HY17M24 | HY17M24 晶片規格書 | DS-HY17M24_TC.pdf | - |
| DS-HY17M26 | HY17M26 晶片規格書 | DS-HY17M26_TC.pdf | - |
| DS-HY17M28 | HY17M28 晶片規格書 | DS-HY17M28_TC.pdf | - |
| UG-HY17M24 | HY17M24 晶片使用說明書 | UG-HY17M24_TC.pdf | - |
| UG-HY17M26 | HY17M26 晶片使用說明書 | UG-HY17M26_TC.pdf | - |
| UG-HY17M28 | HY17M28 晶片使用說明書 | UG-HY17M28_TC.pdf | - |
| APD-HY17MIDE006 | HY17M24 系列晶片硬體IP使用說明書 | APD-HY17MIDE006_TC.pdf | HY17M24-DemoCode.zip |
| APD-HY17MIDE012 | HY17M26 系列晶片硬體IP使用說明書 | APD-HY17MIDE012_TC.pdf | HY17M24-DemoCode.zip |
| APD-HY17MIDE016 | HY17M28 系列晶片硬體IP使用說明書 | APD-HY17MIDE016_TC.pdf | HY17M24-DemoCode.zip |
| APD-HY17M003 | HY17M28 晶片紅外線測溫應用說明書 | APD-HY17M003_TC.pdf | APD-HY17M003_DemoCode.zip |
| APD-CORE001 | H08A與H08B指令集比較表 | APD-CORE001_TC.pdf | - |
| APD-CORE002 | H08A/H08C/H08D 指令集說明書 | APD-CORE002_TC.pdf | - |
| APD-HYIDE003 | HY-MCU Assembly 編譯器說明 | APD-HYIDE003_TC.pdf | - |
| APD-HYIDE018 | HYCON 8-bit MCU C編譯器說明書 | APD-HYIDE018_TC.pdf | - |
| APN-HY17M001 | HY17M 系列產品開發注意事項 | APN-HY17M001_TC.pdf | APN-HY17M001_DemoCode.zip |
開發工具
| 檔案名稱 | 說明 | 軟體 | 軟體使用說明書 | 硬體使用說明書 |
|---|---|---|---|---|
| HY17M24-DK01 | HY17P41 晶片模擬器(需搭配 HY17M IDE 軟體使用) | - | - | APD-HY17PIDE010_TC.pdf |
| HY17M26-DK01 | HY17P48/5x 系列晶片模擬器 | - | - | APD-HY17PIDE002_TC.pdf |
| HY17M28-DK01 | HY17P 系列晶片組合語言開發環境軟體 | HY17P-IDE.zip | APD-HY17PIDE001_TC.pdf | - |
| HY17M Series ASM IDE | HY17M 系列晶片組合語言開發環境軟體 | HY17M-IDE.zip | APD-HY17MIDE001_TC.pdf | - |
| H08 C IDE | H08 內核系列晶片 C語言開發環境軟體 | H08-CIDE.zip | APD-HYIDE016_TC.pdf | - |
| HYCON 8bit Writer | HY17P48/5x/6x 系列晶片燒錄器軟體 (需搭配WK08D 整合型燒錄器使用) | HY17P-HexLoader.zip | APD-HY17PIDE004_TC.pdf | - |
| HY17M24 Series C Library | HYCON 8-Bit 系列晶片燒錄器軟體(需搭配WK09 整合型燒錄器使用) | HYCON-8bit-Writer.zip | APD-HYIDE022_TC.pdf | - |
| HY17M26 Series C Library | HY17P48/5x 系列晶片 C 函數庫 | HY17P-Driver.zip | APD-HY17PIDE003_TC.pdf | - |
| HY17M28 Series C Library | WK08D 整合型燒錄器, 支援 HY10P, HY11P, HY12P, HY13P, HY15P, HY17P, HY16F18x/19x/3981 系列產品 | HYCON-Burner-Transformer.zip | APD-HYIDE014_TC.pdf | APD-HYIDE013_TC.pdf |
| HY10000-WK08D | WK09 整合型燒錄器, 支援 HY17P, HY17M, HY16F 系列產品 | - | - | APD-HYIDE020_TC.pdf |
| HY10000-WK09 | - | - | - |
