HY16F3981

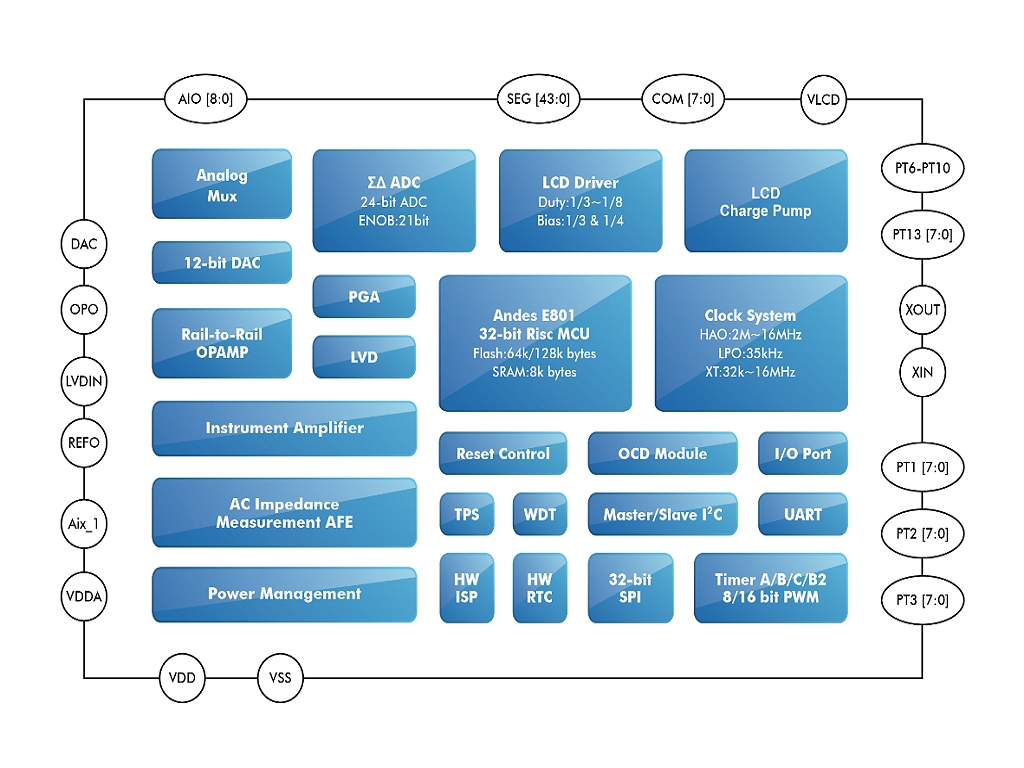

Diagram
應用類別
- 醫療電子
- 精密傳感系統
- 工業量測儀器
- 紅外測溫應用
- 高精度ΣΔADC量測應用
- 電化學及生物阻抗量測應用
產品特性
- 數位特性:
- 內建Andes E801 32-bit Risc MCU
- 每 1個CPU時脈週期可處理1條指令(1T 指令週期)
- Power On/ Brown Out 1/ Brown Out 2
- WDT Reset
- C編譯環境及容易使用的開發工具
- 工作電壓與操作溫度範圍
- 數位電路：2.2V~3.6V(HY16F3981) 及 2.0V~5.5V(Other series except HY16F3981)
- 類比電路：2.4V ~ 3.2V
- 工作溫度：-40℃~85℃
- 低功耗特性@3.0V
- 待機模式：Typ. 4.5uA~5uA@LSRC=32KHz
- 休眠模式：Typ. 1.8uA~2.5uA
- 記憶體
- 64K/128K bytes Flash ROM 快閃記憶體
- 8k bytes SRAM 靜態儲存記憶體
- 計時器
- Watch Dog Timer
- 3組16-bit Timer
- 支援2通道 16-Bit PWM 及 4通道8-bit PWM
- 數位式比較與捕捉功能
- 通訊介面
- 支援2通道EUART 及 I2C(主機/從機)通信介面模組
- 支援4線 32-bit SPI 通信介面模組
- 支援2線式的 OCD、ICP及 ISP 功能
- 最多支援72支可程式化數位IO功能腳 (部分復用自LCD管腳)
- 內建硬體時鐘(Real Time Clock)功能
- 類比特性:
- 24-bit ΣΔADC類比數位轉換器
- 最高取樣頻率達1MHz
- 可二/三階梳狀濾波器，31~15K SPS@ADCK=1MHz之轉換頻率
- 支援 x1, x2, x4, x8, x16, x32 ,x64, x128 倍的 ADC信號放大
- 搭配儀表放大器IA時ADC信號放大可達 x256 倍 (HY16F3981 only)
- 輸入參考訊號可解析至65nVrms@Gain=128
- 全差動輸入信號與測量範圍的零點調整
- 高輸入阻抗 (內置輸入緩衝器)
- 低溫飄係數與內置絕對溫度傳感器
- 工作頻率
- 外接石英震盪器32768Hz ~ 16MHz
- 內置±2%高精度(校正後) 的 HAO RC震盪器
- 內置低功耗LPO RC震盪器
- 低功耗與低溫飄係數電源系統
- 內建可程式化調整之VDDA線性穩壓電源電壓
- 內建1.2V參考電壓REFO輸出
- R-Type LCD液晶驅動器
- 支援最多 44支 Segment 驅動腳
- 支援1/3~1/8Duty 及1/3、1/4Bias
- 內建Charge Pump穩壓電路，可提供多種LCD偏壓
- LCD腳可設置複用為輸入/輸出腳
- Rail to Rail運算放大器
- 1MHz操作頻寬與90dB高訊雜比
- 可程式化網路切換。支援Unit Gain Buffer
- 內建組數：HY16F3981內建1組，HY16F3913內建3組
- 12-bit DAC
- 可編程電阻分壓計，具單調性輸出功能
- 搭配OPAMP可設計為12-bit DAC
- 內建組數：HY16F3981內建1組，HY16F3913內建2組
- 多功能電壓比較器
- 支援外部電壓輸入比較
- 支援15段LVD低電壓檢測
- 交流阻抗量測類比前端 AFE硬體(HY16F3903 & HY16F3913 only)
- 內建24-bit ΣΔADC、兩組12-bit DAC、3組Rail-to-rail OPAMP等硬體
- 電化學分析(Electrochemical analysis)
- 生物阻抗分析模塊(Bioelectrical Impedance Analysis Module)，功能如下:
- AC waveform frequency: 122Hz~250KHz
- Impendence Range: 1K ~ 1MΩ
- Phase detector: 0~90°
