HY15P43

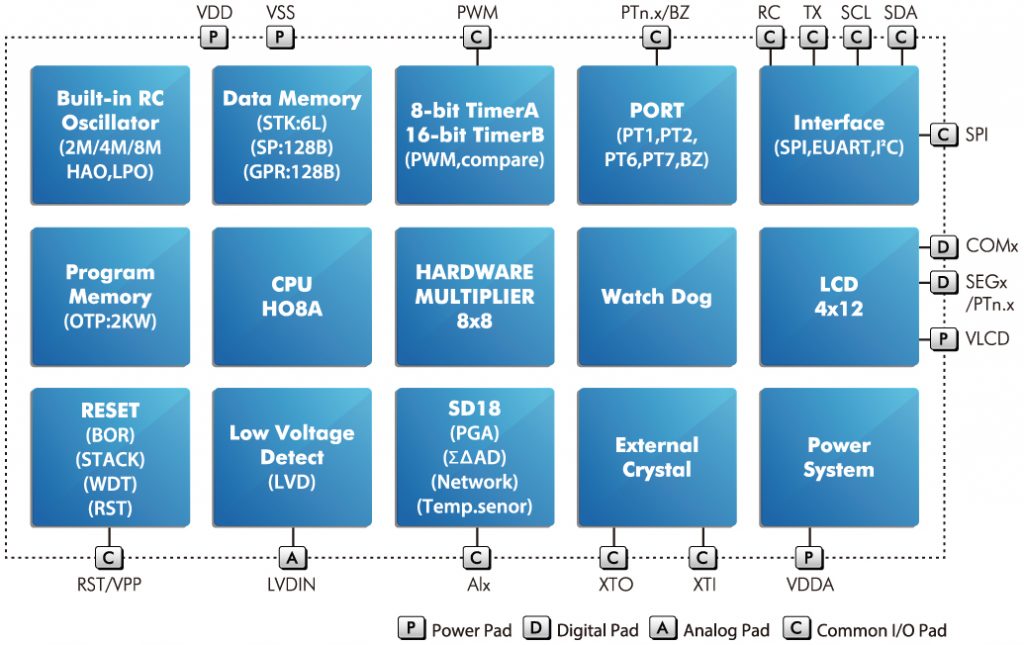

Diagram
應用類別
- 量測儀器
- 醫療儀器
- 計量儀器
- 數位傳感器
- 工業控制器
產品特性
- 工作電壓範圍: 2.2V to 5.5V
- 工作溫度範圍: -40℃ to +85℃
- 8位元加強型精簡指令集
- 支援66 個指令(包含硬體乘法器與查表指令)
- 支援外部石英震盪器, 最高至8MHz
- 內建高精度2MHz RC震盪器
- LCD液晶驅動器, 最高至4×12(HY15P53 only)
- 低耗電睡眠模式, 0.4μA
- 內建EPROM 64 words
- 24 位元全差動輸入ΣΔADC類比數位轉換器
- 極小的輸入雜訊120nVrms
- 有效位元最高至18位元
- 數據輸出速率最高至7.8kSPS
- 內建前置放大器(PGA), 可程式放大倍率x1…x128, 溫飄飄移<15ppm/℃
- 內置絕對溫度感測器(誤差在±2℃)
資源下載
| 檔案名稱 | 說明 | 說明書 | 範例程式 |
|---|---|---|---|
| DS-HY15P41 | HY15P41 晶片規格書 | DS-HY15P41_TC.pdf | - |
| DS-HY15P43 | HY15P43 晶片規格書 | DS-HY15P43_TC.pdf | - |
| DS-HY15P53 | HY15P53 晶片規格書 | DS-HY15P53_TC.pdf | - |
| UG-HY15S50 | HY15P41 系列晶片使用說明書 | UG-HY15S41_TC.pdf | - |
| UG-HY15S41 | HY15P53/HY15P43 系列晶片使用說明書 | UG-HY15S50_TC.pdf | - |
| APD-CORE001 | H08A與H08B指令集比較表 | APD-CORE001_TC.pdf | - |
| APD-CORE002 | H08A/H08C/H08D 指令集說明書 | APD-CORE002_TC.pdf | - |
| APD-HYIDE003 | HY-MCU Assembly 編譯器說明 | APD-HYIDE003_TC.pdf | - |
| APD-HYIDE018 | HYCON 8-bit MCU C編譯器說明書 | APD-HYIDE018_TC.pdf | - |
| APN-HY15P001 | HY15P53 系列產品開發注意事項 | APN-HY15P001_TC.pdf | APN-HY15P001_DemoCode.zip |
| APN-HY15P002 | HY15P41 系列產品開發注意事項 | APN-HY15P002_TC.pdf | APN-HY15P002_DemoCode.zip |
開發工具
| 檔案名稱 | 說明 | 軟體 | 軟體使用說明書 | 硬體使用說明書 |
|---|---|---|---|---|
| HY15S41-DK01 | HY15P41 晶片模擬器 | HY15P-IDE.zip | APD-HY15PIDE002_TC.pdf | APD-HY15PIDE005_TC.pdf |
| HY15S50-DK02B | HY15P43 & HY15P53 系列晶片模擬器 | HY15P-IDE.zip | APD-HY15PIDE002_TC.pdf | APD-HY15PIDE001_TC.pdf |
| HY15P HexLoader | HY15P 系列晶片燒錄器軟體 (需搭配WK08D整合型燒錄器使用) | HY15P-HexLoader.zip | APD-HY15PIDE003_TC.pdf | - |
| H08 C IDE | H08內核系列晶片 C語言開發環境軟體 | HY08-CIDE.zip | APD-HYIDE016_TC.pdf | - |
| HY10000-WK08D | 整合型燒錄器, 支援 HY10P, HY11P, HY12P, HY13P, HY15P, HY17P, HY16F18x/19x/3981 系列產品 | HYCON-Burner-Transformer.zip | APD-HYIDE014_TC.pdf | APD-HYIDE013_TC.pdf |
