HY17P41

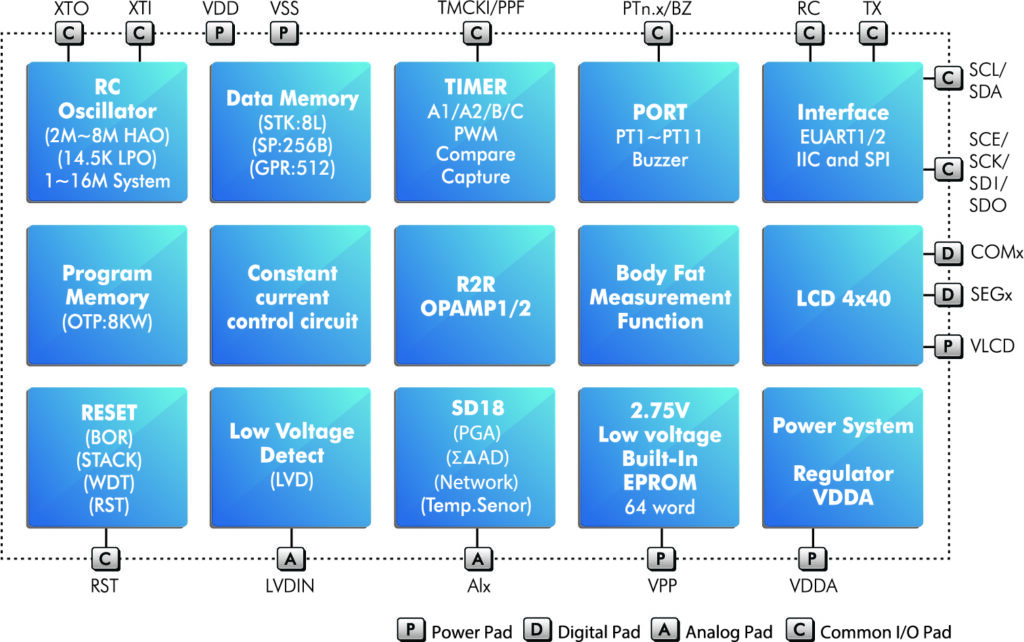

Diagram
應用類別
- LCD/LED 電子秤
- LCD 直流或交流體脂秤
- 快速電子體溫計
- 紅外測溫
- 高精度ΣΔADC量測應用
產品特性
- 數位特性:
- 8-Bit RISC-like微控制器
- 具有71條高性能指令集H08D
- 硬體乘法器及查表器
- Power On/ Brown Out 1/ Brown Out 2 Reset
- 支援C及Assembly編譯環境
- 工作電壓與操作溫度範圍
- 2.2V ～ 5.5V 數位MCU電路
- 2.4V ～ 4.5V 類比電路
- – 40°C ～ 85°C 工作溫度
- 低功耗特性
- 待機模式：0.8uA@3.0V
- 休眠模式：0.25uA@3.0V
- 記憶體
- 4K 或 8K words OTP程式記憶體
- 64 words Low Voltage BIE
- 256 或 512 bytes 靜態儲存記憶體及 6-level Stack
- 計時器
- Watch Dog Timer
- 8-bit Timer
- 16-bit Timer: 支援 16-Bit PWM 及 8-bit+8-bit PWM
- 通訊介面
- 支援EUART 及 8-bit SPI 通信介面模組
- 支援I2C(主機/從機雙通信模式)介面模組
- 支援最多44個可程式化數位IO功能腳位
- 類比特性:
- 24-Bit ΣΔADC類比數位轉換器
- 最高取樣頻率達1MHz
- 超取樣頻率設置64～65536
- 二/三階梳狀濾波器，轉換頻率最快可達15.6Ksps
- 號放大x1/4 ~ x512
- 全差動輸入信號與測量範圍的零點調整
- 低溫飄係數與內置絕對溫度傳感器
- 工作頻率
- 外接石英震盪器32768Hz ~ 16MHz
- 內置±2%高精度HAO震盪器(校正後)
- 內置低功耗LPO震盪器14.5KHz
- 低功耗與低溫飄係數電源系統
- 內建可程式化調整之VDDA線性穩壓電源電壓
- 內建1.2V參考電壓REFO輸出
- 8位元解析度DAC
- 具單調性輸出功能
- 可設計為波形輸出
- 軌對軌運算放大器
- 自帶阻抗量測驅動線路
- 可程式化網路切換, 支援Unit Gain Buffer
- 4×14 ~ 4×40 LCD液晶驅動器
- 1/4 Duty、1/3 Bias
- 內建 Charge Pump穩壓線路，提供8段(2.45V~ 5.1V) VLCD偏壓
- GPIO定電流驅動線路,可調適2mA~ 15mA電流源控制
- 支援2V~3.8V定電壓(最大15mA電流)背光驅動
