HY17P68

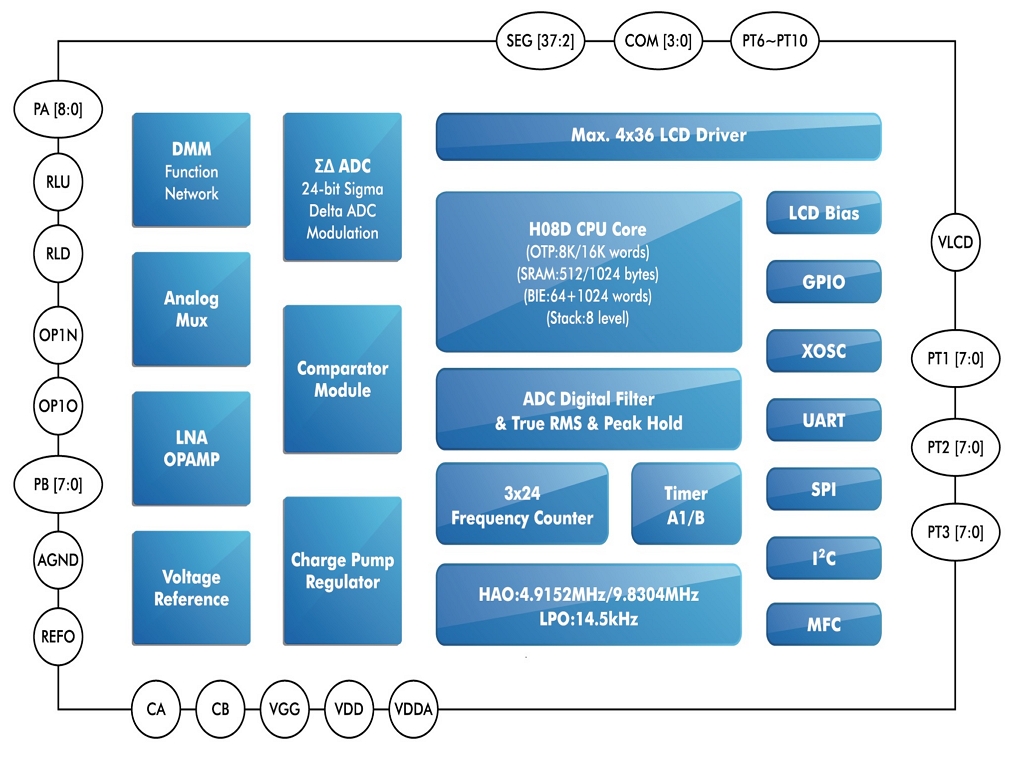

Diagram
應用類別
- 溫度感測、類比信號收集器
- 多功能數位電表
- 工業量測儀器
- 紅外測溫應用
- 高精度ΣΔADC量測應用
產品特性
- 數位特性:
- 8-Bit RISC-like微控制器
- 具有71條高性能指令集H08D
- 硬體乘法器及查表器
- Power On/ Brown Out 1/ Brown Out 2 Reset
- 支援C及Assembly編譯環境
- 工作電壓與操作溫度範圍
- 2.2V ～ 5.5V 數位MCU電路
- 2.4V ～ 4.5V 類比電路
- – 40°C ～ 85°C 工作溫度
- 低功耗特性
- 待機模式：1.0uA@3.0V
- 休眠模式：0.25uA@3.0V
- 記憶體
- 8K/16K words OTP(One Time Programable) 程式記憶體
- 64+1024 words BIE(Built-In EPROM)資料記憶體
- 512/1024 bytes SRAM(靜態儲存記憶體) 及 8-level Stack
- 計時器
- Watch Dog Timer
- 8-bit Timer
- 16-bit Timer: 支援 16-Bit PWM 及 8-bit+8-bit PWM
- 通訊介面
- 支援EUART 及 I2C(主機/從機)通信介面模組
- 支援4線 8-bit SPI 通信介面模組
- 最多支援63支GPIO腳 (部分復用自LCD管腳)
- 類比特性:
- 24-Bit ΣΔADC類比數位轉換器
- 最高取樣頻率達1MHz
- 超取樣頻率設置32～61440
- 二/三階梳狀濾波器，轉換頻率最快可達30.72Ksps
- 信號放大x1/4, x1/2, x1,x2,x4,x8
- 全差動輸入信號與測量範圍的零點調整
- 低溫飄係數與內置絕對溫度傳感器
- 工作頻率
- 外接石英震盪器32768Hz ~ 16MHz
- 內置±2%高精度HAO震盪器(校正後)HAO震盪器: 4.9152MHz及9.8304MHz
- 內置低功耗LPO震盪器14.5KHz
- 低功耗與低溫飄係數電源系統
- 內建可程式化調整之VDDA線性穩壓電源電壓
- 內建1.2V參考電壓REFO輸出
- 內建可程式化調整之參考電壓AGND輸出
- 4×20 ~ 4×36 LCD液晶驅動器
- 1/4 Duty、1/3 Bias
- 內建Charge Pump穩壓電路，可提供多種LCD偏壓
- LCD腳可設置複用為輸入/輸出腳
- 低輸入雜訊運算放大器
- 支援Unit Gain Buffer
- 可程式化網路切換
- 支持多功能數位電表應用所需之功能
- Freq. Counter and AC-RMS Bandwidth
- CAP. Array、Inrush Current and Peak Hold are for HY17P68 only
資源下載
| 檔案名稱 | 說明 | 說明書 | 範例程式 |
|---|---|---|---|
| DS-HY17P60B | HY17P60B 晶片規格書 | DS-HY17P60B_TC.pdf | - |
| DS-HY17P68 | HY17P68 晶片規格書 | DS-HY17P68_TC.pdf | - |
| UG-HY17S68 | HY17P6x 系列晶片使用說明書 | UG-HY17S68_TC.pdf | - |
| APD-DMM007 | HY17P68 晶片DMM應用組態設定說明書 | APD-DMM007_TC.pdf | - |
| APD-HY17PIDE009 | HY17P60B 系列晶片硬體IP使用說明書 | APD-HY17PIDE009_TC.pdf | HY17P60-DemoCode.zip |
| APD-HY17P006 | HY17P60B 晶片紅外線測溫應用說明書 | APD-HY17P006_TC.pdf | APD-HY17P006_DemoCode.zip |
| APD-CORE001 | H08A與H08B指令集比較表 | APD-CORE001_TC.pdf | - |
| APD-CORE002 | H08A/H08C/H08D 指令集說明書 | APD-CORE002_TC.pdf | - |
| APD-HYIDE003 | HY-MCU Assembly 編譯器說明 | APD-HYIDE003_TC.pdf | - |
| APD-HYIDE018 | HYCON 8-bit MCU C編譯器說明書 | APD-HYIDE018_TC.pdf | - |
| APN-HY17P002 | HY17P6x 系列產品開發注意事項 | APN-HY17P002_TC.pdf | APN-HY17P002_DemoCode.zip |
| APN-HY17P006 | HY17P60B 晶片BIE應用注意事項 | APN-HY17P006_TC.pdf | HY17P60B-BIE-Demo.zip |
| APN-HY17P007 | HY17P68 晶片BIE應用注意事項 | APN-HY17P007_TC.pdf | HY17P68-BIE-Demo.zip |
開發工具
| 檔案名稱 | 說明 | 軟體 | 軟體使用說明書 | 硬體使用說明書 |
|---|---|---|---|---|
| HY17S68-DK02 | HY17P6x 系列晶片模擬器 | - | - | APD-HY17PIDE006_TC.pdf |
| HY17S68-DK03 | HY17P68 晶片DMM開發專用模擬器 | - | - | APD-HY17PIDE007_TC.pdf |
| HY17P Series ASM IDE | HY17P 系列晶片組合語言開發環境軟體 | HY17P-IDE.zip | APD-HY17PIDE001_TC.pdf | - |
| H08 C IDE | H08 內核系列晶片 C語言開發環境軟體 | H08-CIDE.zip | APD-HYIDE016_TC.pdf | - |
| HY17P HexLoader | HY17P48/5x/6x 系列晶片燒錄器軟體 (需搭配WK08D 整合型燒錄器使用) | HY17P-HexLoader.zip | APD-HY17PIDE004_TC.pdf | - |
| HYCON 8bit Writer | HYCON 8-Bit 系列晶片燒錄器軟體(需搭配WK09 整合型燒錄器使用) | HYCON-8bit-Writer.zip | APD-HYIDE022_TC.pdf | - |
| HY17P60B Series C Library | HY17P60B 系列晶片 C 函數庫 | HY17P60-Driver.zip | APD-HY17PIDE008_TC.pdf | - |
| HY10000-WK08D | WK08D 整合型燒錄器, 支援 HY10P, HY11P, HY12P, HY13P, HY15P, HY17P, HY16F18x/19x/3981 系列產品 | HYCON-Burner-Transformer.zip | APD-HYIDE014_TC.pdf | APD-HYIDE013_TC.pdf |
| HY10000-WK09 | WK09 整合型燒錄器, 支援 HY17P, HY17M, HY16F 系列產品 | - | - | APD-HYIDE020_TC.pdf |
