HY3130

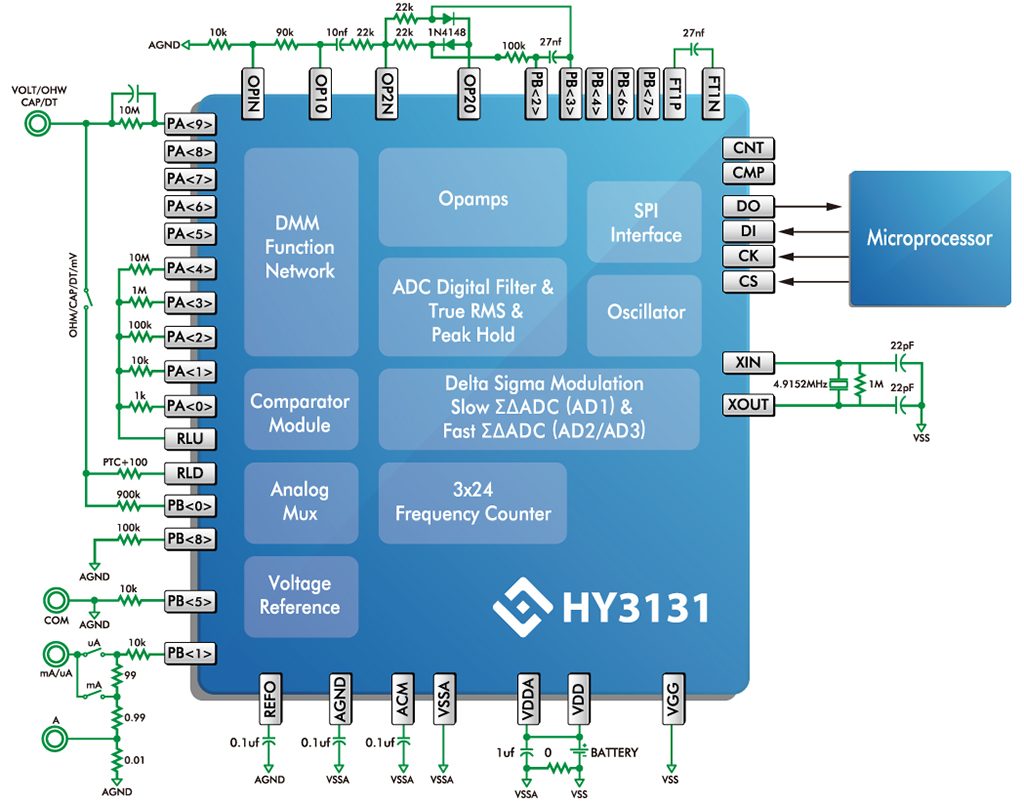

Diagram
應用類別
- 多功能數位電表
- 示波器
- 工業量測儀器
產品特性
- 高精度快速SDADC配合DT-RMS數字處理器, 可實現Peak Hold及Inrush Current量測功能
- 彈性自動換檔多功能網路與自我元件校正網路可量測參考電阻比值並提高精度
- 可編程電容陣列做為數位式AC頻寬補償
- 可編程正負定電壓源/定電流源
- 雙多功能比較器搭配可程式化比較電壓能實現持續量測電容與頻率
- 3組24 bits可程式化計數器可同時量測頻率, 週期與占空比
資源下載
| 檔案名稱 | 說明 | 說明書 | 範例程式 |
|---|---|---|---|
| DS-HY3131 | HY313x 系列晶片規格書 | DS-HY3131_TC.pdf | - |
| APD-DMM003 | HY313x 系列晶片組態設定for HY3131-AK01 | APD-DMM003_TC.pdf | - |
| APD-DMM011 | HY313x 系列晶片組態設定for HY3131-AK02 | APD-DMM011_TC.pdf | - |
| APD-HY3131001 | HY3131 高精度自動量程數位萬用表應用說明書 | APD-HY3131001_TC.pdf | HY16F3910_DMM_6000count.zip |
| APD-HY3131002 | HY3131 DCV檔位應用說明書 | APD-HY3131002_TC.pdf | HY16F3910_DMM_DCV.zip |
| APN-HY3131001 | HY313x 系列SPI通信應用注意事項 | APN-HY3131001_TC.pdf | - |
| APN-HY3131002 | HY313x 系列產品開發注意事項 | APN-HY3131002_TC.pdf | APD-HY3131002_DemoCode.zip |
開發工具
| 檔案名稱 | 說明 | 軟體 | 軟體使用說明書 | 硬體使用說明書 |
|---|---|---|---|---|
| HY3131-AK01 | HY3131 ΣΔADC性能測試工具 | HY3131-ENOB.zip | APD-DMM001_TC.pdf | APD-DMM001_TC.pdf |
| HY3131-AK02 | HY3131 ΣΔADC性能測試工具(進階版) | HY3131-ENOB.zip | APD-DMM010_TC.pdf | APD-DMM010_TC.pdf |
